Amgodyddion Magnetig yn erbyn Amgodyddion Optegol: Gwahaniaethau Allweddol

Mae dewis rhwng amgodiwr magnetig ac amgodiwr optegol yn un o'r penderfyniadau mwyaf canlyniadol mewn unrhyw brosiect rheoli cynnig, ac mae'n un y mae peirianwyr yn ei wneud yn anghywir yn amlach nag y byddech chi'n ei ddisgwyl. Dewiswch y dechnoleg anghywir, ac rydych chi'n edrych ar fethiannau cynamserol, amser segur costus, neu system na all gyrraedd ei thargedau cywirdeb.

Mae'r canllaw hwn yn cymharu amgodyddion magnetig yn erbyn amgodyddion optegol o safbwynt diwydiannol ymarferol. Byddwch yn deall sut maen nhw'n gweithio, ble maen nhw'n perfformio orau, a sut i ddewis yr amgodiwr cywir ar gyfer eich peiriant, system awtomeiddio, neu brosiect OEM.

Pam Mae Dewis Amgodiwr yn Bwysig i'ch Peiriant

Nid cydran adborth fach yn unig yw amgodiwr. Mae'n dweud wrth eich system reoli leoliad, cyflymder neu gyfeiriad symud. Os daw'r signal amgodiwr yn ansefydlog, gall eich peiriant golli cywirdeb lleoli, cynhyrchu gwallau, neu hyd yn oed stopio'n annisgwyl.

Ar gyfer gweithgynhyrchwyr offer, gall hyn ddod yn broblem fwy na'r amgodiwr ei hun. Gall dewis amgodiwr gwael arwain at:

• Mwy o amser segur peiriant
• Cost cynnal a chadw uwch
• Rheolaeth mudiant ansefydlog
• Gwallau lleoli
• Bywyd gwasanaeth byrrach
• Mwy ar ôl{0}}cwynion gwerthu

Beth yw amgodiwr magnetig?

A encoder magnetigyn canfod lleoliad cylchdro neu linellol trwy synhwyro newidiadau mewn maes magnetig. Mae'r cydrannau craidd yn syml: magnet parhaol (fel arfer silindrog, ynghlwm wrth y siafft cylchdroi) a synhwyrydd magnetig, yn fwyaf cyffredin synhwyrydd effaith Neuadd neu elfen magnetoresistive (MR).

Wrth i'r siafft gylchdroi, mae'r maes magnetig yn cylchdroi ag ef. Mae'r synhwyrydd yn darllen y dosbarthiad maes newidiol yn barhaus ac yn trosi hynny'n signal trydanol sy'n cynrychioli lleoliad, cyflymder, neu gyfeiriad.

Cydrannau strwythurol allweddol

• Magned parhaol (ynghlwm wrth flaen y siafft neu wedi'i fewnosod mewn cylch magnetig)
• Elfen neuadd neu synhwyrydd magnetoresistive anisotropic (AMR) / anferth magnetoresistive (GMR).
• IC prosesu signal
• Rhyngwyneb allbwn

Oherwydd bod y synhwyro yn gwbl ddigyswllt, heb unrhyw gyffwrdd corfforol rhwng y magnet a'r synhwyrydd, mae gan amgodyddion magnetig fywydau gwasanaeth hir yn gynhenid, yn enwedig mewn amgylcheddau lle byddai llwch, olew neu leithder yn dinistrio system optegol.

Beth yw amgodiwr optegol?

Mae amgodiwr optegol yn canfod lleoliad gan ddefnyddio golau. Mae ffynhonnell golau (LED) yn disgleirio trwy neu'n adlewyrchu oddi ar olwyn cod manwl gywir (a elwir hefyd yn ddisg neu reticl) gyda segmentau tryloyw ac afloyw. Mae arae ffotosynhwyrydd ar yr ochr arall yn darllen y corbys golau wrth i'r ddisg gylchdroi, gan drosi'r patrwm ymlaen / i ffwrdd yn ddata safle.

Mae dwy brif bensaernïaeth optegol yn bodoli:

Trosglwyddadwy (trwy -beam):Mae LED yn disgleirio trwy slotiau wedi'u hysgythru yn y disg. Dyluniad traddodiadol; cywirdeb rhagorol.

Myfyriol:Mae golau LED yn bownsio oddi ar ddisg adlewyrchol patrymog yn ôl i'r synhwyrydd. Mwy cryno; fwyfwy cyffredin mewn dyluniadau mwy newydd.

Cydrannau Strwythurol Allweddol

• Ffynhonnell golau LED
• Olwyn cod manwl (gwydr, metel, neu blastig)
• Arae ffotosynhwyrydd
• Cylchedwaith cyflyru signal
• Rhyngwyneb allbwn

Mae'r cyfyngiad critigol yn amlwg o'r disgrifiad: rhaid i'r llwybr optegol aros yn glir. Gall unrhyw halogiad, diferyn o olew, brycheuyn o lwch, neu anwedd ddiraddio neu ddinistrio cyfanrwydd y signal.

Amgodyddion Magnetig yn erbyn Amgodyddion Optegol: Cymhariaeth Ochr wrth-Ochr

Gwahaniaeth Allweddol 1: Egwyddor Synhwyro

Y gwahaniaeth mawr cyntaf yw sut mae'r ddau amgodiwr yn canfod mudiant.

Mae amgodiwr magnetig yn darllen newidiadau maes magnetig. Nid oes angen golau arno i basio trwy ddisg neu raddfa lân. Mae hyn yn ei gwneud yn fwy goddefgar o halogiad mewn amodau diwydiannol go iawn.

Mae amgodiwr optegol yn dibynnu ar drawsyrru golau neu adlewyrchiad. Os yw llwch, olew, baw, neu ddŵr yn blocio'r llwybr optegol, gall y signal ddod yn wan neu'n anghywir. Mae cyfeiriadau diwydiant yn aml yn nodi bod amgodyddion optegol yn fwy agored i halogiad oherwydd eu bod yn dibynnu ar linell synhwyro optegol golwg.

Ar gyfer offer glân, nid yw hyn fel arfer yn broblem. Ond ar gyfer peiriannau a ddefnyddir mewn amgylcheddau llychlyd, olewog, gwlyb neu ddirgrynol, mae'r egwyddor synhwyro yn dod yn bwysig iawn.

Gwahaniaeth Allweddol 2: Cywirdeb a Datrysiad

Mae amgodyddion optegol fel arfer yn cynnig cydraniad uwch a manwl gywirdeb. Os oes angen lleoliad manwl iawn ar eich cais mewn amgylchedd glân, efallai mai amgodiwr optegol yw'r dewis gorau.

Efallai na fydd amgodyddion magnetig bob amser yn cyrraedd y cydraniad uchaf o amgodyddion optegol premiwm. Fodd bynnag, mae technoleg amgodiwr magnetig modern wedi gwella'n sylweddol. Ar gyfer llawer o beiriannau diwydiannol, gall amgodyddion magnetig ddarparu digon o gywirdeb tra'n cynnig gwell ymwrthedd amgylcheddol.

Felly nid y cwestiwn go iawn yw:

Pa amgodiwr sy'n fwy cywir?

Y cwestiwn gorau yw:

Faint o gywirdeb sydd ei angen arnoch chi mewn gwirionedd, ac a all yr amgodiwr gynnal y cywirdeb hwnnw yn eich amgylchedd gwaith gwirioneddol?

Os yw'ch peiriant yn gweithio mewn ystafell lân neu system offeryn manwl, efallai y bydd amgodyddion optegol yn addas. Os yw'ch peiriant yn gweithio'n agos at lwch, olew, dirgryniad, lleithder, neu newidiadau tymheredd, efallai y bydd amgodyddion magnetig yn sicrhau perfformiad hirdymor mwy sefydlog.

Gwahaniaeth Allweddol 3: Ymwrthedd i Llwch, Olew, Lleithder, a Dirgryniad

Dyma un o'r gwahaniaethau pwysicaf ar gyfer cwsmeriaid diwydiannol.

Nid yw llawer o beiriannau'n gweithio mewn amodau labordy perffaith. Gallant wynebu:

• Llwch metel
• Niwl olew
• Saim
• Anwedd dwr
• Lleithder awyr agored
• Sioc
• Dirgryniad
• Newidiadau tymheredd

Yn yr amodau hyn, mae gan amgodyddion magnetig fantais ymarferol gryfach fel arfer. Oherwydd bod y synhwyrydd yn darllen newidiadau maes magnetig, nid yw halogiad llwch neu olew arferol yn rhwystro'r signal yn yr un modd ag y gall effeithio ar amgodiwr optegol.

Gall amgodyddion optegol barhau i weithio'n dda pan fyddant wedi'u hamddiffyn yn iawn, ond gall problemau halogiad, dirgryniad a selio gynyddu'r risg o wallau signal neu fethiant. Mae rhai canllawiau amgodiwr yn rhybuddio'n benodol y gall llwch, malurion, dirgryniadau a ffactorau amgylcheddol eraill effeithio ar ddisgiau amgodiwr optegol neu eu difrodi.

Ar gyfer gweithgynhyrchwyr offer, mae hyn yn golygu y gall amgodyddion magnetig helpu i leihau pwysau cynnal a chadw a gwella amseriad peiriannau mewn amgylcheddau llym.

Gwahaniaeth Allweddol 4: Cynnal a Chadw a Dibynadwyedd Tymor Hir

Mae cynnal a chadw yn aml yn cael ei anwybyddu wrth ddewis amgodiwr, ond mae'n bwysig iawn mewn cynhyrchu go iawn.

Os bydd amgodiwr optegol yn mynd yn fudr, efallai y bydd angen glanhau'r llwybr optegol. Os effeithir ar y disg, synhwyrydd, neu system selio, gall y peiriant brofi adborth ansefydlog, gwallau lleoli, neu amser segur.

Fel arfer mae angen llai o waith cynnal a chadw ar amgodyddion magnetig mewn amgylcheddau halogedig. Mae llwch, olew a lleithder yn llai tebygol o atal y synhwyrydd rhag darllen y patrwm magnetig. Gall hyn fod yn ddefnyddiol ar gyfer peiriannau sy'n anodd eu cyrchu, wedi'u gosod yn yr awyr agored, neu y disgwylir iddynt redeg am gyfnodau hir gyda chynnal a chadw cyfyngedig.

Ar gyfer gweithgynhyrchwyr OEM, mae hyn hefyd yn bwysig oherwydd bod defnyddwyr terfynol yn poeni am ddibynadwyedd peiriannau. Gall amgodiwr mwy cadarn helpu i leihau problemau ar ôl-werthu a gwella ymddiriedaeth y cwsmer yn eich offer.

Gwahaniaeth Allweddol 5: Cost a Chyfanswm Cost Perchnogaeth

Wrth gymharu amgodyddion magnetig yn erbyn amgodyddion optegol, peidiwch â chymharu pris yr uned yn unig.

Gall amgodiwr optegol fod yn gost-effeithiol mewn rhaglen lân a syml. Ond os yw'ch amgylchedd yn llym, efallai y bydd angen selio ychwanegol, amddiffyniad arbennig, gosodiad mwy gofalus, neu waith cynnal a chadw rheolaidd. Gall y costau ychwanegol hyn gynyddu cyfanswm cost perchnogaeth.

Efallai y bydd amgodiwr magnetig yn fwy gwerthfawr pan fydd eich blaenoriaeth yn berfformiad sefydlog, cynnal a chadw is, a bywyd gwasanaeth hirach mewn amodau anodd.

Ar gyfer cwsmeriaid diwydiannol, mae'r gost wirioneddol yn cynnwys:

• Cost prynu amgodiwr
• Cost gosod
• Cost strwythur amddiffyn
• Cost cynnal a chadw
• Cost amser segur
• Cost amnewid
• Cost gwasanaeth ar ôl{0}}werthu

Os bydd methiant amgodiwr yn atal peiriant neu linell gynhyrchu, gall y gost amser segur fod yn llawer uwch na chost y synhwyrydd ei hun.


Pa gymwysiadau sy'n addas ar gyfer pob technoleg?

Mae gwahanol gymwysiadau yn gosod gofynion gwahanol ar gywirdeb amgodiwr, gwydnwch, selio a chynnal a chadw, felly mae'r dewis cywir yn dibynnu ar eich amgylchedd gwaith, strwythur y peiriant, a'ch gofynion dibynadwyedd tymor hir.

Dewiswch Amgodyddion Magnetig Pryd

Mae amgylcheddau fel melinau dur, melinau papur, a gweithfeydd prosesu pren yn aml yn cael eu nodweddu gan ddirgryniad cyson, amrywiadau tymheredd, llwch ac ireidiau. Mewn lleoliadau o'r fath, yma byddai angen amnewid systemau amgodiwr optegol yn aml, tra bod amgodyddion magnetig yn darparu adborth lleoliad a chyflymder yn ddibynadwy.


Offer Symudol ac Awyr Agored

Mae peiriannau fel offer amaethyddol, cerbydau adeiladu, craeniau a thyrbinau gwynt yn aml yn gweithredu o dan amodau tywydd eithafol a rhaid iddynt wrthsefyll amlygiad i fwd, lleithder a llwythi sioc. Ar gyfer y cymwysiadau hyn, nid yw'r graddfeydd amddiffyn IP67/IP68 a'r ymwrthedd dirgryniad a gynigir gan amgodyddion magnetig yn nodweddion dewisol yn unig, ond yn ofynion hanfodol, nad ydynt yn agored i drafodaeth.


Systemau Modurol a Cherbydau Trydan

Heddiw, mae dros 35% o gymwysiadau modurol modern yn ymgorffori amgodyddion magnetig ar gyfer swyddogaethau synhwyro safle. Yn y sector cerbydau trydan (EV), mae amgodyddion magnetig yn chwarae rhan flaenllaw mewn systemau ategol, gyda chymwysiadau'n amrywio o reoli batri a chanfod lleoliad sbardun i fesur ongl llywio a rheoli cymudo modur (yn enwedig mewn systemau lle mae cadernid yn cael ei flaenoriaethu dros drachywiredd absoliwt).

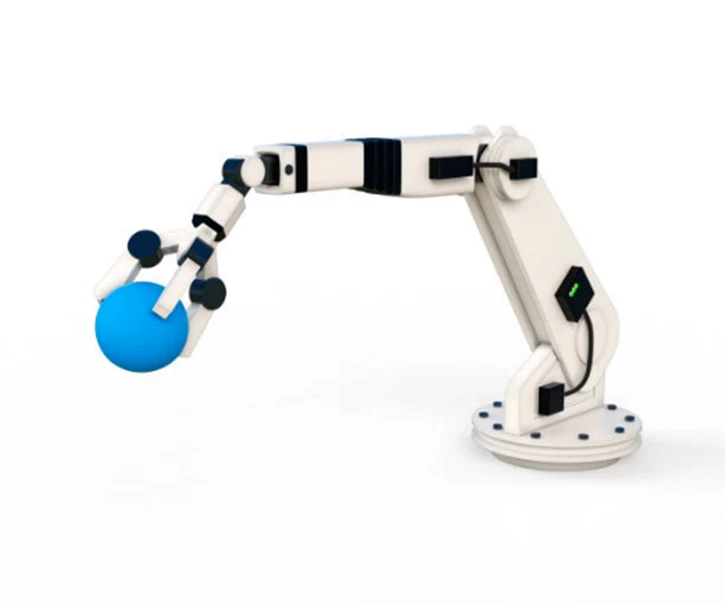

Roboteg (Actuators ar y Cyd)

Mae robotiaid cydweithredol a breichiau robotig diwydiannol yn elwa'n sylweddol ar y ffactor ffurf gryno a dibynadwyedd uchel amgodyddion magnetig, gan eu gwneud yn arbennig o addas ar gyfer cymwysiadau actiwadyddion ar y cyd sy'n gweithredu o dan lwythi trwm ac ar gyflymder cylchdro isel.

Systemau Elevator a HVAC

O ystyried y gofynion uchel iawn am hirhoedledd cynnyrch yn y cymwysiadau hyn, sy'n aml yn cynnwys amgylcheddau ystafell fecanyddol llychlyd a'r angen i ddarparu adborth lleoliad dibynadwy ar draws ystod tymheredd eang, datrysiadau amgodiwr magnetig yw'r dewis a ffefrir.

Prosesu Bwyd a Diod

Mewn amgylcheddau heriol sy'n gofyn am olchi dŵr gwasgedd uchel arferol a glanhau â chemegau glanweithio, mae synwyryddion â sgôr amddiffyn IP68 yn orfodol. Mae amgodyddion magnetig yn gwbl abl i gwrdd â'r heriau a gyflwynir gan amgylcheddau gweithredu o'r fath.


Dylid Defnyddio Amgodyddion Optegol Yn y Sefyllfaoedd Canlynol

Amgodyddion optegol yw'r dewis gorau pan fydd eich cais yn gofyn am gydraniad uchel iawn, gallu ailadrodd manwl gywir, a gweithrediad sefydlog mewn amgylchedd glân, wedi'i warchod yn dda.

Offer Peiriant CNC a Chanolfannau Peiriannu

Mae peiriannu cyfuchlin manwl yn gofyn am gydraniad uchel ac ailadroddadwyedd uchel. Mae amgodyddion optegol wedi'u gosod ar echelinau llinol a chylchdro yn darparu'r cywirdeb lleoli sy'n angenrheidiol ar gyfer peiriannu goddefgarwch manwl gywir, ar yr amod bod amgylchedd selio'r offeryn peiriant yn amddiffyn yr amgodiwr yn ddigonol.

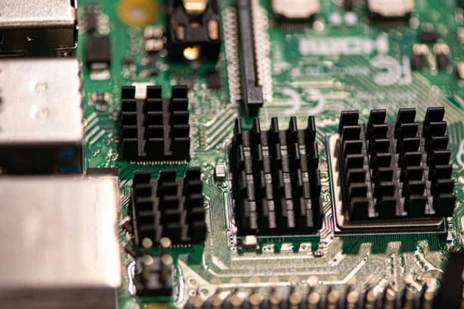

Gweithgynhyrchu Lled-ddargludyddion

Mae trin afrlladen, camau lithograffeg, a systemau archwilio i gyd yn gofyn am gywirdeb lleoli is-micron. Dim ond amgodyddion optegol (ac mewn rhai achosion penodol, amgodyddion capacitive) all fodloni'r manylebau hyn.

Systemau Torri ac Argraffu Laser

Mae galluoedd olrhain llwybrau cydraniad uchel, cyflymder uchel yn dibynnu ar y cydraniad adborth a ddarperir gan amgodyddion optegol.

Delweddu Meddygol ac Offerynnau Labordy

Mewn amgylcheddau glân a rheoledig, gall sganwyr CT, craeniau gantri MRI, ac offer awtomeiddio labordy ddefnyddio'r manteision cywirdeb a ddarperir gan amgodyddion optegol yn llawn. Yn yr amgylcheddau hyn, yn gyffredinol nid yw ymwthiad halogion yn broblem.

Adborth Servo Motor mewn Amgylcheddau Awtomatiaeth Glân

Mae peiriannau pecynnu, offer cydosod electronig, a systemau awtomeiddio fferyllol yn yr amgylcheddau glân hyn, y datrysiad uchel a ddarperir gan amgodyddion optegol yn helpu i wella cywirdeb amser beicio ac ansawdd y cynnyrch terfynol.


Angen Cymorth i Ddewis yr Amgodiwr Magnetig Cywir?

Mae dewis yr amgodiwr cywir yn dibynnu ar eich amgylchedd gwaith, gofod gosod, gofyniad cywirdeb, allbwn signal, math o symudiad, a strwythur peiriant.

Os yw'ch offer yn gweithio mewn amodau llychlyd, llaith, olewog, dirgrynol neu awyr agored, gall GME eich helpu i werthuso datrysiad amgodiwr magnetig addas. Gallwn gefnogi amgodyddion magnetig, graddfeydd magnetig, cylchoedd magnetig, paru synwyryddion, a dyluniadau wedi'u haddasu ar gyfer cymwysiadau diwydiannol.

Rhannwch eich cais, lluniad gosod, cywirdeb gofynnol, allbwn signal, ac amodau gwaith gyda ni. Bydd ein tîm yn eich helpu i argymell datrysiad amgodiwr magnetig ymarferol ar gyfer eich prosiect.

Casgliad

Defnyddir amgodyddion magnetig ac amgodyddion optegol yn eang ar gyfer adborth lleoliad, cyflymder a mudiant. Mae'r dewis cywir yn dibynnu ar eich cais.

Mae amgodyddion optegol yn ddewis da pan fydd eich offer yn gweithio mewn amgylchedd glân ac yn gofyn am gydraniad uchel iawn. Mae amgodyddion magnetig yn aml yn fwy addas pan fydd eich peiriant yn wynebu llwch, olew, lleithder, dirgryniad, sioc, neu amlygiad awyr agored.

Ar gyfer gweithgynhyrchwyr offer diwydiannol, mae dibynadwyedd yn aml yn bwysicach na datrysiad damcaniaethol. Gall amgodiwr magnetig helpu i leihau gwaith cynnal a chadw, gwella amser, a darparu adborth sefydlog mewn amgylcheddau heriol.

Os ydych chi'n datblygu peiriant neu system awtomeiddio ar gyfer amodau diwydiannol llym, efallai y bydd amgodyddion magnetig yn cynnig datrysiad-tymor hir mwy ymarferol a dibynadwy.
